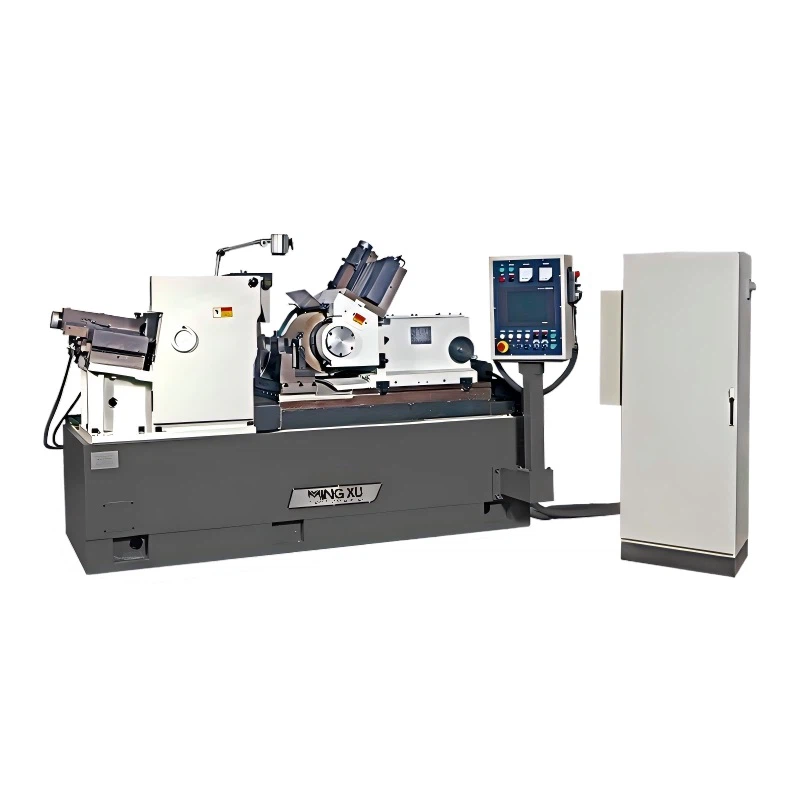

เครื่องเจียร CNC ไร้ศูนย์กลาง

เครื่องเจียร CNC แบบไม่มีศูนย์กลางของซีรีส์ MX-M200 คุณภาพสูง-และมีความแม่นยำสูง-พร้อมระบบควบคุมขั้นสูง ซึ่งช่วยให้สามารถปรับกระบวนการเจียรได้อย่างแม่นยำ ความแม่นยำระดับนี้รับประกันคุณภาพเอาต์พุตที่สม่ำเสมอ และยังมีอินเทอร์เฟซที่ใช้งานง่าย-ซึ่งทำให้ใช้งานง่าย



เครื่องเจียรไร้ศูนย์กลางอัตโนมัติซีรีส์ MX-M200 ของเราเป็นเครื่องมืออเนกประสงค์ที่ใช้สำหรับการเจียรส่วนประกอบทรงกระบอกในอุตสาหกรรมการผลิตอย่างแม่นยำ



MX-M200 มีระบบควบคุมวงปิดอัจฉริยะ- ระบบป้อนกลับแบบลูปปิดทั้งหมด-ซึ่งจะชดเชยการเปลี่ยนรูปเนื่องจากความร้อนและข้อผิดพลาดทางกลแบบเรียลไทม์ ในขณะที่อัลกอริธึมการเจียรแบบปรับได้ช่วยเพิ่มความสม่ำเสมอ รองรับล้อเจียรแข็งพิเศษ CBN/เพชร เมื่อรวมกับระบบการตกแต่งอัจฉริยะ จะช่วยปรับปรุงอัตราส่วนการบด (อัตราส่วน G) และคุณภาพพื้นผิวได้อย่างมาก







เครื่องเจียรไร้ศูนย์กลาง CNC สามารถปรับเปลี่ยนได้สูง สามารถเจียรวัสดุโลหะเกือบทั้งหมดและวัสดุที่ไม่ใช่โลหะบางชนิด- แต่ต้องใช้ล้อเจียรที่เหมาะสม (อลูมินา CBN เพชร ฯลฯ)



1. โลหะกลุ่มเหล็ก - พบมากที่สุด

เหล็กกล้าคาร์บอนและโลหะผสม: เช่นเหล็ก 45, เหล็ก 40Cr, เหล็กแบริ่ง GCr15

* การใช้งาน: เพลา ลูกกลิ้งแบริ่ง หมุดลูกสูบ

* ล้อเจียร: ที่ใช้กันทั่วไปคืออลูมินาผสมสีน้ำตาล (A) หรืออลูมินาผสมสีขาว (WA); สามารถใช้ CBN เพื่อประสิทธิภาพสูงได้



เหล็กหล่อ: เช่นเหล็กหล่อสีเทา เหล็กดัด

* การใช้งาน: วารสารเพลาลูกเบี้ยวเครื่องยนต์ ส่วนประกอบไฮดรอลิก



สแตนเลส: เช่น 304, 316, 17-4PH

* ความท้าทาย: ความหนืดสูง การนำความร้อนต่ำ ชิ้นงานไหม้ได้ง่าย

* วิธีแก้ไข: ใช้ล้อเจียรที่มีความคมสูง (เช่น single-crystal fused alumina SA) และการระบายความร้อนที่แข็งแกร่ง



เหล็กเครื่องมือ/เหล็กแม่พิมพ์: เช่น เหล็ก Cr12MoV, เหล็ก H13

* ลักษณะ : มีความแข็งสูง บดยาก



2. โลหะที่ไม่ใช่เหล็ก-

อลูมิเนียมอัลลอยด์: เช่น 6061, 7075

* ความท้าทาย: มีแนวโน้มที่จะเกิดการอุดตันของล้อได้ง่ายมาก (การยึดเกาะของเศษ)

* วิธีแก้ไข: ใช้ล้อเจียรที่มีโครงสร้างหลวมหรือล้อเจียรแบบพิเศษ ร่วมกับการทำความเย็นและการชะล้างด้วยแรงดันสูง-



โลหะผสมทองแดง: ทองเหลือง, ทองแดง

* การใช้งาน: แกนวาล์ว, หมุดเชื่อมต่อ



โลหะผสมไทเทเนียม: เช่น Ti-6Al-4V

* ความท้าทาย: การนำความร้อนต่ำมาก มีปฏิกิริยาเคมีสูง มีแนวโน้มที่จะเกิดการเผาไหม้และการยึดเกาะอย่างมาก

* วิธีการแก้ไข: การเจียรด้วยความเร็วเชิงเส้นต่ำ ล้อเจียรแบบพิเศษ และสารหล่อเย็นปริมาณมาก



3. วัสดุแข็ง

ทังสเตนคาร์ไบด์: เช่น YT15, YG8

* การใช้งาน: ที่จับเครื่องมือ, ดอกสว่านขุด, แหวนปิดผนึก

* หินเจียร: ต้องใช้หินเจียรเพชร



เซรามิกวิศวกรรม: เช่น เซอร์โคเนียมออกไซด์ (ZrO2), อลูมินา (Al2O3), ซิลิคอนไนไตรด์ (Si3N4)

* การใช้งาน: อุปกรณ์การแพทย์ (สกรูกระดูก), แผงวงจรอิเล็กทรอนิกส์, ซีลปั๊ม

* หินเจียร: ต้องใช้ล้อเจียรเพชร และปกติต้องใช้สปินเดิลไฟฟ้าความเร็วสูง-



4. วัสดุพิเศษอื่นๆ

* วัสดุคอมโพสิต: พลาสติกเสริมคาร์บอนไฟเบอร์ ฯลฯ (ต้องใช้กระบวนการพิเศษเพื่อป้องกันการหลุดล่อน)

* วัสดุแม่เหล็ก: โบรอนเหล็กนีโอไดเมียม ฯลฯ (ต้องพิจารณาปัญหาการล้างอำนาจแม่เหล็กด้วย)







ชื่อสินค้า	เครื่องเจียร CNC ไร้ศูนย์กลาง
แบบอย่าง	MX-M200
ดิ่งพสุธา-ฟีด

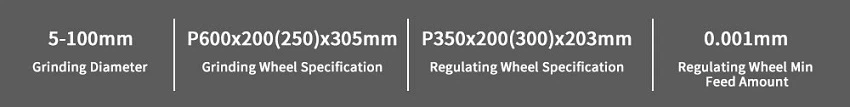

เส้นผ่านศูนย์กลางการเจียร	5-100มม
สูงสุด ความยาวบด	190มม
ผ่าน-ฟีด
เส้นผ่านศูนย์กลางการเจียร	5-100มม
ข้อมูลจำเพาะของล้อเจียร	P600x200(250)x305มม
ข้อกำหนดล้อควบคุม	P350x200(300)x203มม
ความเร็วล้อเจียร	1100r/นาที
การควบคุมความเร็วล้อ (แบบไม่มีขั้นบันได)	10-200r/นาที
การควบคุมมุมหมุนของกรอบล้อ
แนวตั้ง	-2 องศา - +5 องศา
แนวนอน	-1 องศา - +3 องศา
การควบคุมปริมาณการป้อนขั้นต่ำของล้อ	0.001มม
เครื่องเจียรล้อ Dresser ปริมาณการป้อนขั้นต่ำ	0.001มม
ความสูงจากเส้นศูนย์กลางของ Gri ล้อและทะเบียน ล้อไปทำงานพักผ่อน	200มม
การไหลของน้ำ	100 ลิตร/นาที
กำลังทั้งหมด
มอเตอร์ล้อเจียร	22KW
ควบคุมมอเตอร์ล้อ	3KW
มอเตอร์ปั้มน้ำ	0.45KW
มอเตอร์ปั๊มหล่อลื่น	0.09KW
มอเตอร์แยกน้ำหล่อเย็นแบบแม่เหล็ก	0.18KW
พาวเวอร์ซัพพลาย	3N 50เฮิร์ต 380โวลต์
ขนาดเครื่อง (ยxกxส)	3200x1785x1800มม
น้ำหนักเครื่อง	ประมาณ 7500กก
ความแม่นยำ (แท่งมาตรฐาน)
ความกลม	0.001มม
ความเป็นทรงกระบอก	0.0018มม
ความหยาบ	Ra0.16μm
